Bình ngưng: Thành phần loại bỏ nhiệt cốt lõi của tất cả các hệ thống lạnh & HVAC

Mọi hệ thống làm mát chức năng—từ máy điều hòa không khí gia đình và phòng lạnh không cửa ngăn đến máy làm lạnh công nghiệp lớn và thiết bị dây chuyền lạnh thực phẩm—đều phụ thuộc vào một bộ phận không thể thay thế: bình ngưng. Thường được gọi là “cửa thoát nhiệt” của thiết bị làm lạnh, nó trực tiếp quyết định hiệu quả sử dụng năng lượng của hệ thống, hoạt động ổn định và tuổi thọ sử dụng.

Nếu bạn là kỹ sư kho lạnh, nhà thầu HVAC, người mua thiết bị làm lạnh hoặc chủ nhà máy, hướng dẫn đầy đủ này sẽ phân tích thông tin cơ bản về bình ngưng, phân loại các mô hình phổ biến, so sánh ưu điểm của chúng và kết hợp chúng với các kịch bản dự án khác nhau để giúp bạn chọn bình ngưng tối ưu cho doanh nghiệp của mình.

1. Bình ngưng là gì và chức năng cốt lõi của nó

A bình ngưng là một bộ trao đổi nhiệt chuyên nghiệp được thiết kế để loại bỏ nhiệt từ hơi chất làm lạnh ở nhiệt độ cao, áp suất cao và chuyển hơi trở lại thành chất làm lạnh dạng lỏng, hoàn thành toàn bộ chu trình làm lạnh nén hơi.

Ba giai đoạn làm việc chính bên trong bình ngưng

1. Khử quá nhiệt: Hơi môi chất lạnh quá nhiệt thải ra từ máy nén trước tiên sẽ mất đi lượng nhiệt dư thừa và giảm xuống nhiệt độ bão hòa.
2. Ngưng tụ (Quy trình cốt lõi): Hơi bão hòa giải phóng nhiệt ẩn lớn sang môi trường làm mát (không khí hoặc nước) và chuyển pha từ khí sang lỏng.
3. Làm mát phụ: Chất làm lạnh dạng lỏng được làm mát thêm dưới nhiệt độ bão hòa, tránh khí bốc lên và tăng khả năng làm mát tổng thể.

Tại sao bình ngưng là không thể thiếu

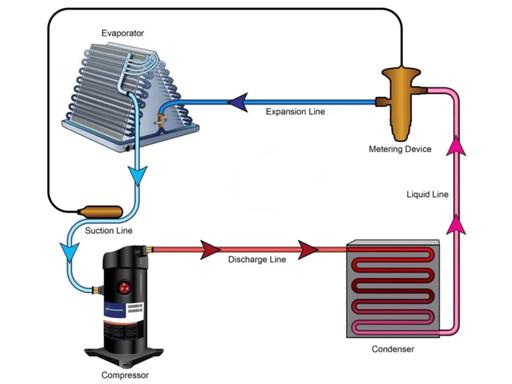

Thiết bị bay hơi hấp thụ nhiệt từ phòng lạnh hoặc không gian trong nhà, trong khi thiết bị ngưng tụ thải toàn bộ nhiệt thu được ra môi trường bên ngoài. Nếu không loại bỏ nhiệt hiệu quả, áp suất môi chất lạnh sẽ tăng mạnh, máy nén quá nóng và cháy, toàn bộ hệ thống làm mát ngừng hoạt động. Nói một cách đơn giản: không có bình ngưng đủ tiêu chuẩn = không làm mát ổn định.

2. 3 loại bình ngưng làm lạnh chính (Ưu điểm, nhược điểm và các tình huống áp dụng)

Bình ngưng được phân loại theo môi trường làm mát. Ba mô hình được sử dụng rộng rãi nhất là bình ngưng làm mát bằng không khí, làm mát bằng nước và bay hơi.

2.1 Bình ngưng làm mát bằng không khí

Logic làm việc

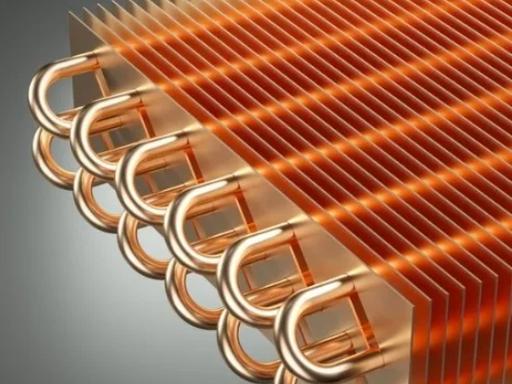

Quạt hướng trục tốc độ cao thổi không khí xung quanh qua các cuộn dây nhôm-đồng có vây; không khí hấp thụ nhiệt từ chất làm lạnh để kết thúc quá trình ngưng tụ.

Ưu điểm

• Không cần đường ống dẫn nước, tháp giải nhiệt hoặc máy bơm nước; chi phí lắp đặt thấp
• Cấu trúc đơn giản, bảo trì hàng ngày thấp, không gặp rắc rối về quy mô
• Hoàn hảo cho các khu vực khan hiếm nước, thiết bị làm lạnh di động và phòng lạnh nhỏ

Nhược điểm

• Hiệu suất truyền nhiệt thấp hơn so với các mẫu làm mát bằng nước
• Hiệu suất giảm mạnh dưới nhiệt độ môi trường cực cao (trên 35oC)

Ứng dụng điển hình

Máy làm mát/tủ đông loại nhỏ và vừa, tủ trưng bày siêu thị, máy điều hòa không khí dân dụng/thương mại, hệ thống HVAC trên sân thượng, kho lạnh container

2.2 Bình ngưng làm mát bằng nước

Logic làm việc

Nước làm mát lưu thông qua cấu trúc vỏ và ống hoặc ống đôi; nước mang đi nhiệt môi chất lạnh và chảy vào tháp giải nhiệt để làm mát tái chế.

Ưu điểm

• Hiệu suất trao đổi nhiệt vượt trội, nhiệt độ ngưng tụ thấp ổn định
• COP cao (tiết kiệm năng lượng), diện tích nhỏ gọn, tiếng ồn khi vận hành thấp
• Sản lượng ổn định ngay cả ở vùng khí hậu mùa hè nóng bức

Nhược điểm

• Cần có hệ thống tuần hoàn nước hoàn chỉnh (tháp, máy bơm, đường ống), mức đầu tư ban đầu cao hơn
• Xử lý nước thường xuyên để ngăn ngừa cặn và ăn mòn ống

Ứng dụng điển hình

Máy làm lạnh công nghiệp lớn, hệ thống điều hòa không khí trung tâm, kho lạnh vừa và lớn, làm mát quy trình hóa học

2.3 Bình ngưng bay hơi

Logic làm việc

Kết hợp làm mát không khí và nước: tia nước tạo thành một lớp màng mỏng trên bề mặt cuộn dây; sự bay hơi của nước hấp thụ nhiệt lượng lớn và quạt thải ra không khí nóng ẩm.

Ưu điểm

• Nhiệt độ ngưng tụ gần bầu ướt, hiệu suất tiết kiệm năng lượng cao nhất
• Tiêu thụ nước chỉ bằng 10%-20% so với hệ thống làm mát bằng nước truyền thống
• Diện tích sàn nhỏ hơn so với bộ tháp giải nhiệt làm mát bằng nước phù hợp

Nhược điểm

• Đơn giá cao hơn; cần điều trị chống đông ở vùng mùa đông lạnh giá
• Đường ống phun cần được vệ sinh thường xuyên để ngăn chặn sự tích tụ cặn vôi

Ứng dụng điển hình

Dây chuyền lạnh thực phẩm đông lạnh lớn, hệ thống làm lạnh amoniac công nghiệp, nhà máy chế biến thịt, kho lạnh hậu cần lớn

3. Ứng dụng rộng rãi của bình ngưng trong công nghiệp và thương mại

Bình ngưng không giới hạn ở HVAC và kho lạnh; họ phục vụ hàng chục ngành công nghiệp với nhu cầu làm mát nghiêm ngặt:

1. Chuỗi lạnh & Công nghiệp thực phẩm: Tủ đông, tủ đông, kho lạnh hải sản, làm mát sữa bò, kho bảo quản rau quả
2. HVAC thương mại: Trung tâm mua sắm AC trung tâm, máy làm lạnh tòa nhà văn phòng, hệ thống làm mát khách sạn
3. Sản xuất công nghiệp: Xưởng dược phẩm có nhiệt độ không đổi, thu hồi dung môi hóa học, làm mát khuôn ép nhựa, kiểm soát nhiệt độ sản xuất pin
4. Kịch bản đặc biệt: Đơn vị làm lạnh container, làm lạnh vận tải, hệ thống thu hồi nhiệt thải

4. Cách chọn bình ngưng phù hợp cho dự án của bạn

Thực hiện theo 5 tiêu chí cốt lõi sau để tránh thiết bị không phù hợp và chi phí vận hành tăng thêm:

1. Khí hậu & Tài nguyên nước địa phương Vùng khô hạn, thiếu nước: chọn bình ngưng làm mát bằng không khí; các thành phố có đủ nước và mùa hè có nhiệt độ cao: loại làm mát bằng nước hoặc bay hơi.
2. Công suất hệ thống lạnh Tải làm mát nhỏ (<25kW): làm mát bằng không khí; tải trung bình-lớn (>50kW): bình ngưng làm mát bằng nước hoặc bay hơi.
3. Hạn chế về không gian lắp đặt Không gian ngoài trời hạn chế: bình ngưng bay hơi (thiết kế tích hợp giúp tiết kiệm diện tích tháp); lắp đặt mái nhà không có cấp nước: thiết bị làm mát bằng không khí.
4. Ngân sách & Chi phí năng lượng dài hạn Ngân sách ban đầu thấp, số giờ hoạt động hàng ngày thấp: làm mát bằng không khí; Kho lạnh hoạt động 24/7 lâu dài: bình ngưng bay hơi cắt giảm đáng kể hóa đơn tiền điện.
5. Chất làm lạnh phù hợpTương thích với chất làm lạnh R404A, R22, R134a, CO2 và amoniac; vật liệu cuộn tùy chỉnh (thép không gỉ cho điều kiện làm việc ăn mòn) có sẵn.

5. Mẹo bảo trì hàng ngày để kéo dài tuổi thọ bình ngưng

Một bình ngưng được bảo trì tốt có thể sử dụng được 8–12 năm, trong khi các thiết bị bị bỏ quên sẽ thường xuyên gặp sự cố trong vòng 3 năm:

1. Bình ngưng làm mát bằng không khí: Làm sạch bụi cuộn dây vây 1–3 tháng một lần để tránh luồng khí bị tắc và áp suất đầu cao.
2. Bình ngưng bay hơi và làm mát bằng nước: Kiểm tra chất lượng nước hàng tháng, bổ sung chất chống cặn và xả đường ống hàng quý.
3. Kiểm tra độ rung của động cơ quạt, độ ồn và dòng điện chạy thường xuyên; thay thế vòng bi quạt lão hóa kịp thời.
4. Kiểm tra cuộn dây nhiệt xem có bị ăn mòn hoặc rò rỉ không; phủ sơn chống gỉ cho dàn nóng vùng nhiễm mặn ven biển.
5. Dọn sạch các chướng ngại vật xung quanh để đảm bảo lưu thông không khí trơn tru và tản nhiệt hoàn toàn.

6. Câu hỏi thường gặp (FAQ) - Từ khóa tìm kiếm có mục đích cao

Câu 1: Sự khác biệt giữa thiết bị ngưng tụ và thiết bị bay hơi là gì?

Bình ngưng loại bỏ nhiệt ra khỏi hệ thống; thiết bị bay hơi hấp thụ nhiệt bên trong phòng lạnh. Chúng là hai bộ trao đổi nhiệt phù hợp tạo thành chu trình làm mát hoàn chỉnh.

Câu 2: Tại sao bình ngưng của tôi có áp suất đầu cao?

Nguyên nhân chính: cuộn dây bẩn chặn khả năng tản nhiệt, luồng gió của quạt không đủ, chất làm lạnh quá tải, thông gió xung quanh thiết bị kém hoặc tháp giải nhiệt bị lỗi đối với các mẫu làm mát bằng nước.

Câu 3: Tuổi thọ bình thường của bình ngưng làm lạnh là bao lâu?

Model làm mát bằng không khí bằng nhôm đồng tiêu chuẩn: 8–10 năm; bình ngưng bay hơi/làm mát bằng thép không gỉ: lên đến 12–15 năm nếu bảo trì thường xuyên.

Q4: Bình ngưng bay hơi có thể hoạt động trong mùa đông lạnh không?

Có, nhưng phải trang bị các mô-đun sưởi điện và van xả chống đóng băng để ngăn chặn đường ống nước phun bị nứt ở nhiệt độ dưới 0.

Câu 5: Bạn có hỗ trợ bình ngưng tùy chỉnh cho chất làm lạnh đặc biệt như CO2 không?

Hầu hết các nhà sản xuất chuyên nghiệp đều cung cấp thiết bị ngưng tụ đoạn nhiệt và bộ làm mát khí tùy chỉnh được thiết kế riêng cho hệ thống làm lạnh CO2 xuyên tới hạn.

Đoạn kết

Là trung tâm thải nhiệt của thiết bị làm mát, một bình ngưng chất lượng cao, phù hợp giúp giảm đáng kể chi phí điện lâu dài và giảm thời gian ngừng hoạt động của thiết bị.

Chúng tôi cung cấp đầy đủ các loại thiết bị ngưng tụ làm mát bằng không khí, làm mát bằng nước và bay hơi với kích thước tùy chỉnh, vật liệu cuộn dây, công suất quạt và chất làm lạnh phù hợp cho các dự án kho lạnh, HVAC và điện lạnh công nghiệp trên toàn thế giới. Nếu bạn cần tư vấn thông số kỹ thuật, báo giá hoặc hỗ trợ thiết kế tùy chỉnh, vui lòng gửi tải làm mát dự án của bạn, nhiệt độ môi trường xung quanh và điều kiện lắp đặt cho nhóm bán hàng của chúng tôi để có các giải pháp chuyên nghiệp toàn diện.
